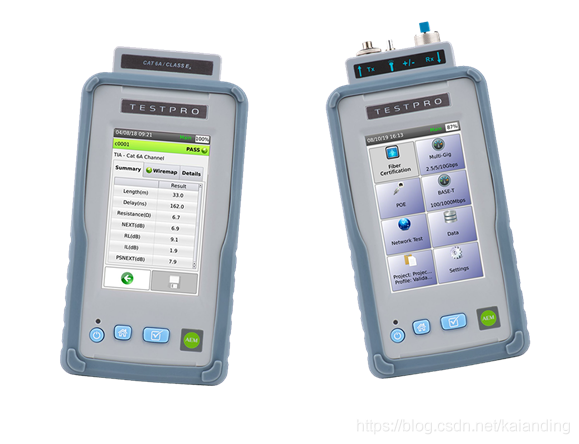

TestPro CV100 多功能線纜測試儀

特點：功能更多，速度更快，花費更少

線纜的測試的江湖大佬福祿克獨霸武林已久，但是目前已有可替代的產品現世（AEM TESTPRO CV-100系列），功能更多，速度更快，花費更少。目前已大量布局在通訊行業。

TestPro測試平臺可謂最復雜的射頻測量引 擎，擁有ANSI/TIA-1152-A (IIIe和2G級)、IEC 61935-1 Ed. 4 (IIIe、IV和V級) 、IEC 61935-1 Ed. 5 Draft 46/595/CD (Class I / II的VI級)精 度認證，頻率量程達 3GHz。這意味著您能對 CAT5e – CAT8布線進行認證，不僅超過行業標 準而且比老牌知名線纜測試儀更優越，符合當 前和未來的需求。TestPro已獲得業內領先線纜 廠商的認可并作為其產品質保計劃的依據。

TestPro的LiveWiremap? 功能，瞬間即可自動 顯示連通性結果。TestPro 提供回波損耗和近 端串擾兩種輔助故障定位功能。通過熱插拔測 試適配器支持MPTL、跳線、Cat8, 和同軸電纜 測試。完成自動測試后，儀表顯示明確的合格 或不合格結論，并按定制標簽格式自動保存測 試結果。

TestPro能存儲超過10,000條測試記錄，當準 備打印報告時，可使用TestDataPro PC機軟件 組織和管理測試結果并生成報告。如果在線纜 認證的基礎上增加了對PoE和多種速率以太網 的測試，則可在報告中提現所有3種自動測試數 據。

關鍵特點：

? 所有產品套裝均包含兩臺全功能測試平臺，各自擁有校準證書。

? 兩臺測試平臺均能啟動并完成自動測試，并在主機和遠端機上

顯示測試結果。

? 在測試交換機的PoE和多速率性能時，每臺測試平臺均能獨立

進行測試，事半功倍地完成測試任務。

? 模塊化設計，可根據預算、需求變化或新增功能提高測試能力

6秒完成CAT6A標準信道和永久鏈 路以下參數的自動測試：

? 長度，并能定位故障位置

? 傳播時延

? 時延偏差

? 環路電阻

? 線對間和線對內直流不平衡電阻 ? 回波損耗

? 阻抗

? 插入損耗

? NEXT

? PSNEXT

? ACRF

? PSACRF

? TCL

? ELTCTL

TestPro能依據IEEE 802.3 系列, TIA-568.3-D, IEC-14763-3以及定制標準，對多模和單模光 纖布纜系統進行一級（Tier-1）認證測試。并且 在測試適配器上集成了可視故障定位紅光源 (VFL) 可快速識別光纖斷點，并為光電混合纜 的供電導體提供電壓測試接口。符合環形通量 (EF) 要求的光源無需使用額外的卷軸適配器。 光纖測試套裝包括：校準跳線、適配器、可現場 更換的 FC連接器（發送端）和 LC 連接器（接收 端）、清潔工具包、背包。帶有SC和 FC接頭的校 準跳線可作為附件單獨購買。

多模測試適配器支持測試 OM5光纖并向前兼 容早期標準的光纖。為滿足混合光纜的測試需 求，TestPro的光纖測試適配器不僅提供光纖 認證測試，還能測試供電導體的電壓。這樣就

能測試PoF終端設備的輸入電壓，成為技術人 員方便順手的測試工具。與能測試PoE實際負 載的適配器 ( AD-NET-CABLE)組合在一起，就 形成了具有獨一無二測試能力的，能針對不同 類型網絡進行驗證與故障定位的解決方案。

在單一光纖測試應用中，TestPro 光纖適配器 可設置為光源和光功率計。

4秒自動測試可對單模和多模光纖完 成以下測試：

? 雙向衰減

? 單端環回衰減

? 長度和傳播時延

? OM1-OM5 光功率

? 光電混合纜供電導體電壓

? Live Wiremap實時光纖接線圖 ? 記錄和打印的物理層和網絡測試
