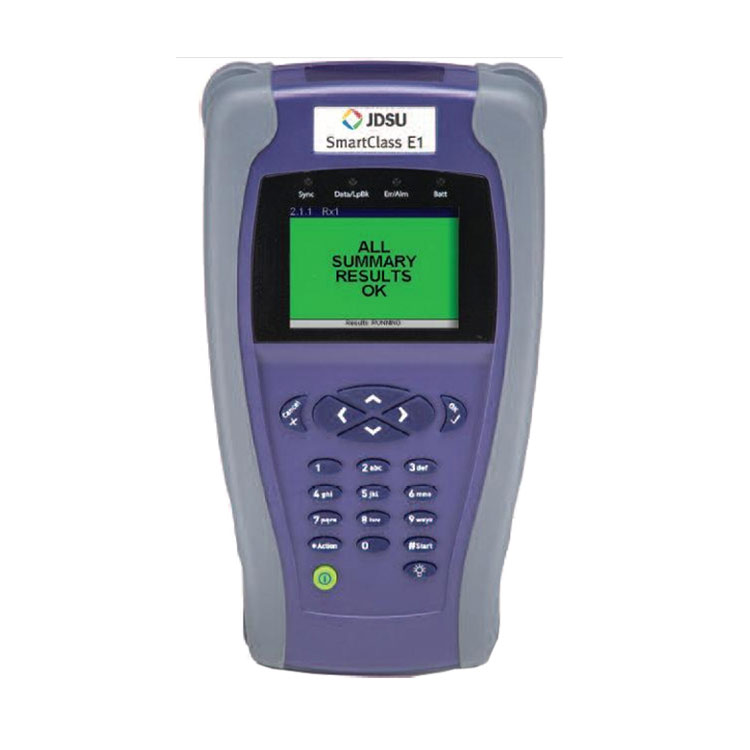

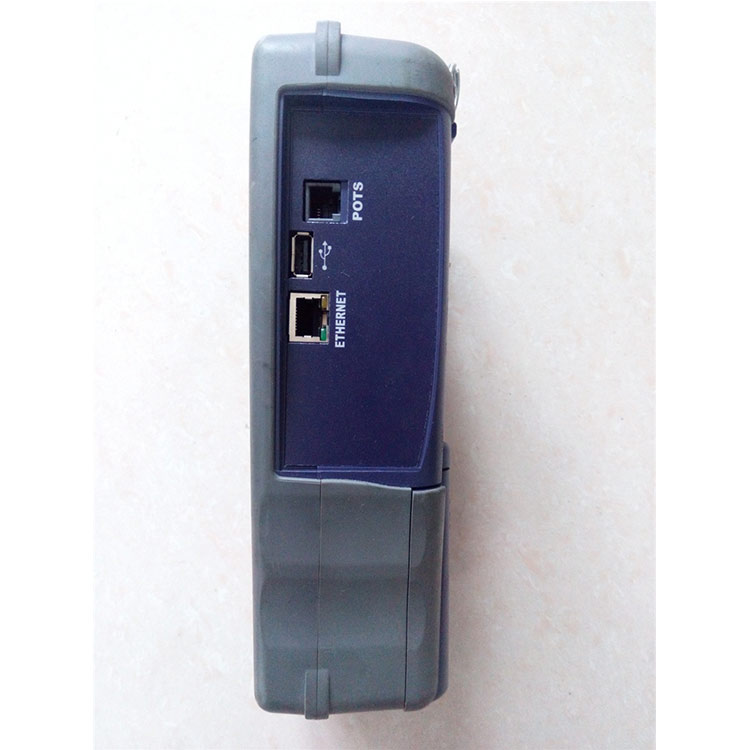

SmartClass E1

JDSU SmartClass E1 2M誤碼儀是一款用于E1和數據業務的安裝和運行維護的手持式測試儀表,
它能夠提供適用于E1和數據業務分析的多種測試模式。2M誤碼儀是一個經濟的、易于使用的手持式解決方案,
適用于工作在**線的現場技術人員。2M誤碼儀具有自動配置(AutoConfig)的特性與大屏幕彩顯,這一重量輕、
結構堅固、由電池供電的測試儀使得運營商與合同分包商能夠快速地安裝與開通業務。



產品介紹:



    JDSU SmartClass E1 2M誤碼儀是一款用于E1和數據業務的安裝和運行維護的手持式測試儀表,它能夠提供適用于E1和數據業務分析的多種測試模式。2M誤碼儀是一個經濟的、易于使用的手持式解決方案,適用于工作在**線的現場技術人員。2M誤碼儀具有自動配置(AutoConfig)的特性與大屏幕彩顯,這一重量輕、結構堅固、由電池供電的測試儀使得運營商與合同分包商能夠快速地安裝與開通業務。。它還能夠滿足移動運營商建設E1網絡基礎結構的需求。



產品特點:



? 彩**形用戶界面,中文菜單

? 易于使用、重量輕、結構堅固,適用于E1/數據業務的安裝和維護

? 自動配置(AutoConfig)功能大幅度的減少了現場技術人員的培訓

? 雙E1端口,用于雙向監測與故障查找

? 具有事件記錄和柱狀圖分析,以便發現并解決問題

? 支持G.703同向、反向接口測試

? 具有PC分析軟件,用來下載結果和打印測試報告



功能應用:

E1

? 端接、監測、橋接與本地環回模式

? G.703– 2Mbit/s測試

? 2M,N×64Kbit/s測試

? G.821, G.826 與 M.2100性能分析

? 語言監聽

? 頻率偏移

? VF電平與頻率測試

? VF音頻插入

? E1信號電平測試

? ABCD/Sa監測

? 環路時延

? 告警與誤碼插入

? 脈沖模板測量(選件)

? MFC-R2(選件)

數據(選件)

? DTE仿真,DCE仿真和監測模式

? X.21,V.24(RS-232),V.35,V.36(RS-449),EIA-530

? 環路時延

? 幀中繼測試(選件)

? G.703同向、反向接口測試

其它

? VT-100終端仿真(選件)

? 遠端遙控(選件)






技術指標:



E1電路測試

告警插入

RJ-48端口(端口1 RX/TX,端口RX

 120平衡式 RJ-48(缺省配置)

 120平衡式 CF75 歐非平衡式BNC(通過適配器電纜)

LOS

連續

幀丟失(LOF

連續

AIS


線路代碼

AMIHDB3

RDI / FAS Dist


Tx時鐘

內部時鐘;恢復時鐘;外部時鐘(通過端口2的適配電纜)

MF AIS


MF RDI / MFAS Dist


Tx頻率偏移

±100ppm1ppm步進

VF音頻測試

幀格式

非成幀,PCM31,PCM31C,PCM30,PCM30C

VF電平與頻率測試

測試模式

端接,監測,橋接,本地環回

VF音頻插入

404100427132804Hz ,

-13.0-3.00.03.0dBm

AutoConfig

自動配置功能被用于成幀與測試碼型

LED指示器

SYNC,ALARM,ERROR,DATA,LPBK,BATT

VF分路到內置揚聲器

性能監測

數據電路測試(選件)

G.821,G.826M.2100

V.21, V.24(RS-232), V.35, V.36(RS-449),   EIA-530適配電纜

ABCD/Sa監測

G.703 同向、反向接口測試適配電纜

環路延時

數據速率(仿真和監控)

測試圖案

X.21

同步50bps - 10Mbps

1, 0, 1:1, 1:3 (1 In 4), 1:4 (1 In 5), 1:7 (1 In 8),

63 (2^6-1), 511 (2^9-1), 2047 (2^11-1),   2^15-1, 2^20-1,

2^23-1, QBF, QRSS, LIVE, User

用戶比**型(332比特)

用戶字節碼型(164字節)

V.24(RS-232)

異步50bps - 128Kbps

V.24(RS-232)

同步50bps - 128Kbps

V.35

同步50bps - 2048Kbps

V.36(RS-449)

同步50bps - 10Mbps

EIA-530

同步50bps - 10Mbps

關鍵結果

Tx時鐘源

丟失告警,LOS秒,代碼誤碼計數/率,時鐘滑碼,幀滑碼,LOFAISRDIMF AISMF RDI告警/秒,FAS比特誤碼計數/率,FAS字誤碼計數,MFAS字、CRC誤碼計數/率,CRCFASMFAS同步丟失計數,遠端塊誤碼計數(E-Bit /REBE),NFAS字,MFAS字,NMFASSi比特,A比特,Sa-比特序列(Sa4-Sa8),TSE/比特錯誤計數,TSE/比特錯誤率,塊錯誤計數,圖案滑碼,圖案滑碼秒,圖案同步丟失計數/秒,環路延時(us),經過的時間,時間,日期,時隙Rx字節,時隙信令數據

內部 ± 3ppm, 1ppm每年誤差

接口提取

常規指標

語言

英語,法語,德語,意大利語,日本語,韓語,葡萄牙語,俄語,簡體中文,西班牙語

電源

4 AA 可充電電池(NiMHAlkaline

電池在標準工作狀態下可連續使用5小時

錯誤插入

支持休眠模式

2M代碼

單個插入

在標準狀態下關機充電5小時,開機充電7小時

2M FAS

單個,2個,3個,4

溫度

2M MFAS

單個,2

操作溫度

0 - +50

2M CRC

單個

存儲溫度

-10 - +60

BERT圖案滑碼

單個

濕度

10%90%

E-Blt/REBE

單個,連續

尺寸

230×120×50mm

Blt(TSE)

單個速率1e-2,1e-3,1e-4,1e-5,1e-6, 1e-7,多個150

重量

< 1kg (2 lbs) 含電池

顯示屏

320×240彩色顯示屏
