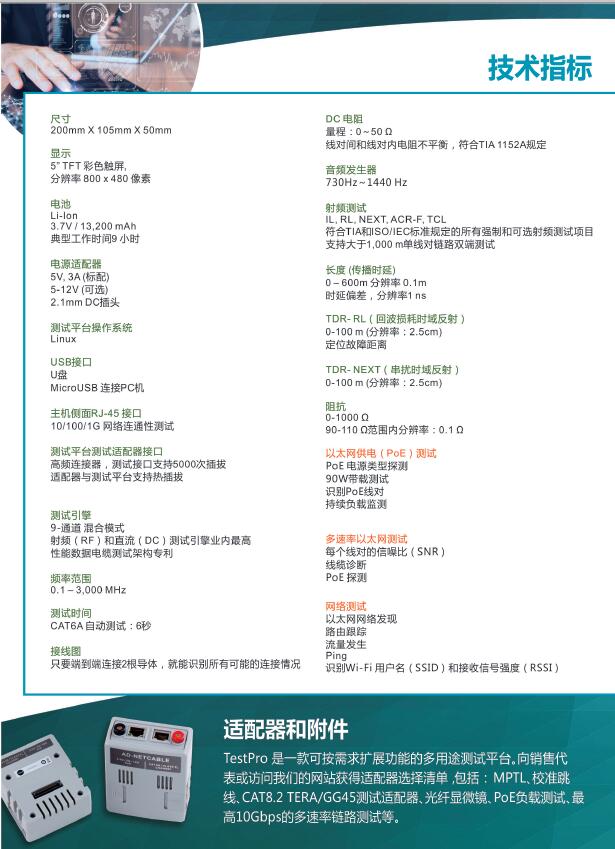

技術指標

尺寸

200mm X 105mm X 50mm

 顯示

5” TFT 彩色觸屏,
分辨率 800 x 480 像素

 電池

- Li-Ion

- 3.7V / 13,200 mAh

- 典型工作時間9 小時

電源適配器

- 5V, 3A (標配)

- 5-12V (可選)

- 2.1mm DC插頭

測試平臺操作系統

Linux

USB接口

- U盤

- MicroUSB 連接PC機

 主機側面RJ-45 接口

10/100/1G 網絡連通性測試

 測試平臺測試適配器接口

- 高頻連接器，測試接口支持5000次插拔

- 適配器與測試平臺支持熱插拔

 測試引擎

- 9-通道 混合模式

- 射頻（RF）和直流（DC）測試引擎業內最高性能數據電纜測試架構專利

頻率范圍

- 0.1 – 3,000 MHz

測試時間

- CAT6A 自動測試：6秒

接線圖

- 只要端到端連接2根導體，就能識別所有可能的連接情況

DC 電阻

- 量程：0～50 ?

- 線對間和線對內電阻不平衡，符合TIA 1152A規定

音頻發生器

730Hz～1440 Hz

 射頻測試

- IL, RL, NEXT, ACR-F, TCL

- 符合TIA和ISO/IEC標準規定的所有強制和可選射頻測試項目

- 支持大于1,000 m單線對鏈路雙端測試

長度 (傳播時延)

- 0 – 600m 分辨率 0.1m

- 時延偏差，分辨率1 ns

 TDR- RL（回波損耗時域反射）

- 0-100 m (分辨率：1 m)

- 定位故障距離

TDR- NEXT（串擾時域反射）

- 0-100 m (分辨率：1 m)

阻抗

- 0-1000 ?

- 90-110 ?范圍內分辨率：0.1 ?

以太網供電（PoE）測試

-      PoE 電源類型探測
-      90W帶載測試
-      識別PoE線對
-      持續負載監測

多速率以太網測試
自動測試參數
-      每個線對的信噪比（SNR）

-      線纜診斷
-      PoE 探測

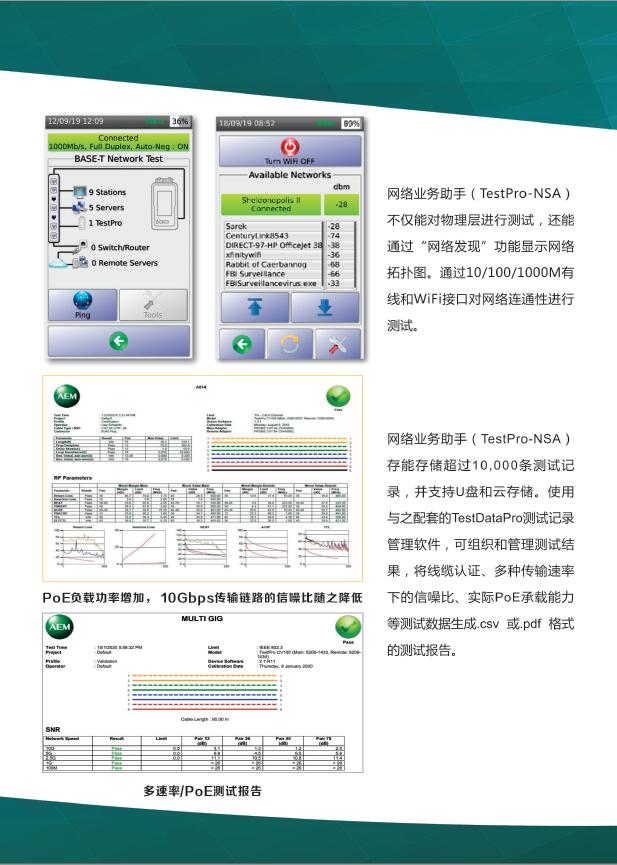

 網絡測試

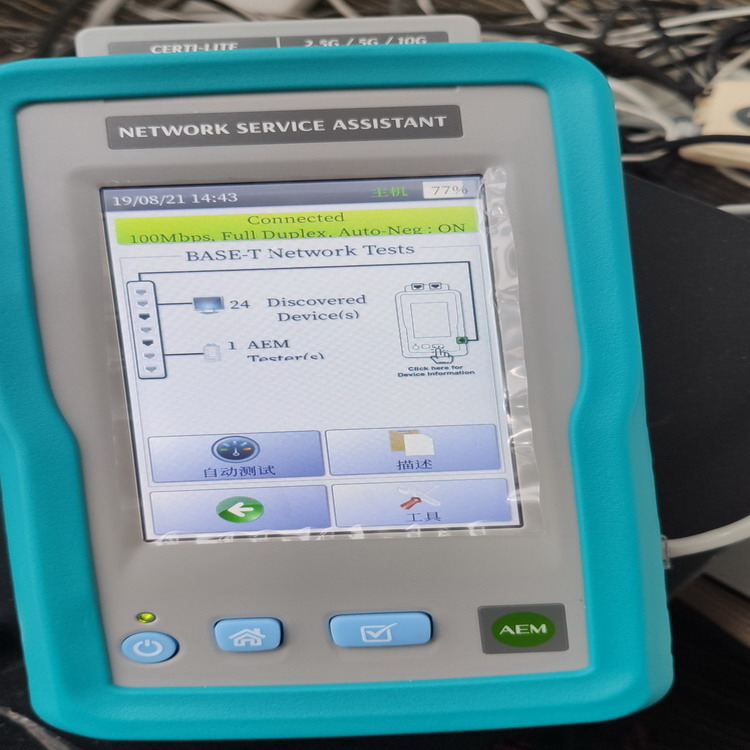

-      以太網網絡發現

- 路由跟蹤

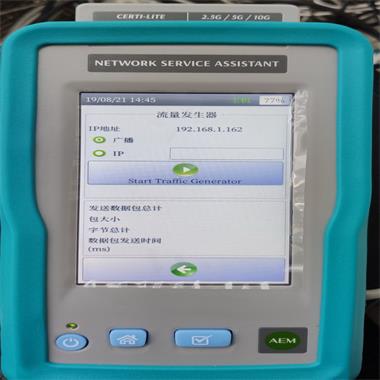

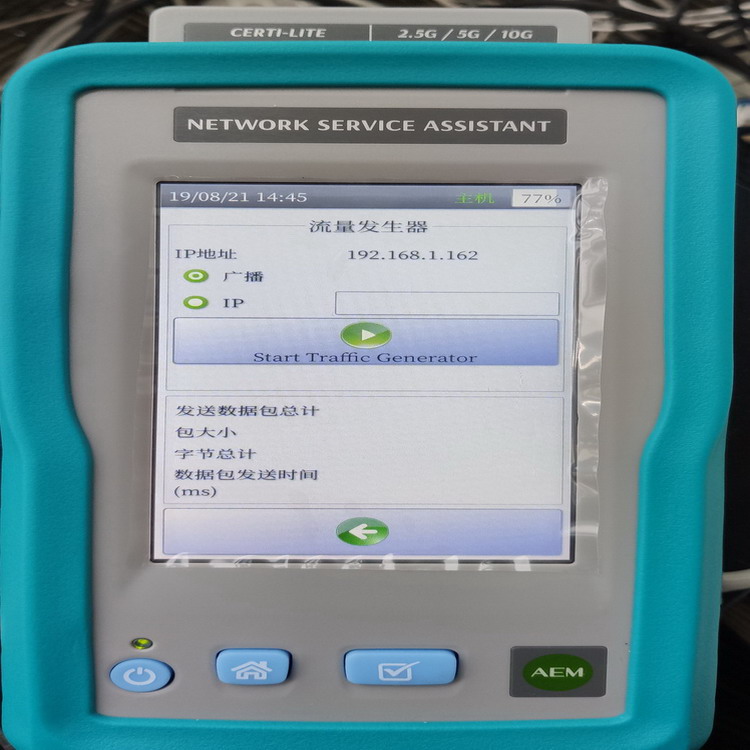

- 流量發生

- Ping

- 識別Wi-Fi 用戶名（SSID）和接收信號強度（RSSI）
